300/500V H05RR-F Kabel
1. Anvendelse, 300/500V H05RR-F Kabel
Letvægtsgummislange til tilslutning af elektriske apparater ved lav til middel mekanisk belastning i hjemmet og kontoret i tørre og våde rum, men ikke egnet til permanent udendørs brug.
 |
 |
 |

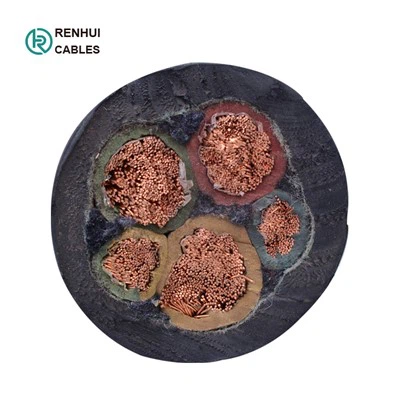

2. Kabeltegning, 300/500V H05RR-F Kabel
 |
 |
 |
 |
 |
 |
3.Konstruktion, 300/500V H05RR-F Kabel
- Leder: Fleksibel kobberleder klasse 5
-Isolering: Ethylen propylen gummi isolering
-Fyld: påfyldningsreb (i henhold til produktionskrav)
- Indpakningstape
- Ydre kappe: Gummikappe
4.Specifikation, 300/500V H05RR-F Kabel
1 kerne: 1.0~400 mm2
2 kerner: 1.0~95mm2
3~5 kerner:1.0~150mm2
3+1 Kerner: 2,5~150 mm2
3+2 Kerner: 2,5~150 mm2
4+1 Kerner: 2,5~150 mm2
5.Kerneidentifikation, 300/500V H05RR-F Kabel
1 kerne: Grå (sort)
2 kerner: Brun, blå
3 kerner: Brun, blå, gul/grøn
4 kerner, 3+1 kerner: brun, blå, grå, gul/grøn
5 kerner, 3+2kerner, 4+1 kerner: brun, blå, sort, grå, gul/grøn
6.Tekniske data, 300/500V H05RR-F Kabel
Satsspænding (U0/U):300/500V
Max spænding (Um): 1,1U
Maks. Lederdriftstemperatur导:+60 grad
Arbejdsmiljøtemperatur:-20 grad ~+45 grad
Kabellægningstemperatur: Større end eller lig med 0 grad
Min. Bøjningsdiameter: 6D
Testspænding: 2,5KV/5min
7.Datablad, 300/500V H05RR-F Kabel
|
Specifikation (mm2) |
Lederens diameter (mm) |
Isoleringstykkelse (mm) |
Yderske tykkelse (mm) |
Ca. Diameter (mm) |
Ca Vægt (kg/km) |
|
3x1 |
1.2 |
0.8 |
1.4 |
8.3~10.7 |
122 |
|
3x1.5 |
1.5 |
0.8 |
1.6 |
9.2~11.9 |
160 |
|
3x2.5 |
2.0 |
0.9 |
1.8 |
10.9~14.0 |
225 |
|
3x4 |
2.5 |
1.0 |
1.9 |
12.7~16.2 |
306 |
|
3x6 |
3.2 |
1.0 |
2.1 |
14.1~18.0 |
408 |
|
3x10 |
4.3 |
1.2 |
3.3 |
19.1~24.2 |
758 |
|
3x16 |
5.3 |
1.2 |
3.5 |
21.8~27.6 |
1014 |
|
3x25 |
7.0 |
1.4 |
3.8 |
26.1~33.0 |
1473 |
|
3x35 |
8.0 |
1.4 |
4.1 |
29.3~37.1 |
1870 |
|
3x50 |
9.6 |
1.6 |
4.5 |
34.1~42.9 |
2509 |
|
3x70 |
11.5 |
1.6 |
4.8 |
38.4~48.3 |
3362 |
|
3x95 |
13.3 |
1.8 |
5.3 |
43.3~54.0 |
4476 |
|
3x120 |
15.0 |
1.8 |
5.6 |
47.3~60.0 |
5355 |
|
3x150 |
16.8 |
2.0 |
6.0 |
52.0~66.0 |
6626 |
8.Produktionsfremskridt
9. Certifikater:
 |
 |
10. Pakning:
- Ståltromle (gasning)
Kabellængde i hver tromle: 1000m/2000m eller i henhold til faktiske kabellængdekrav.
- Tromlestørrelse:
I henhold til kabellængde og beholderstørrelse
For at kunne angive din nøjagtige pris, så fortæl os venligst din nødvendige kabellængdemængde. Større mængde, mere rabatfordel klar til dig!
-Forsendelseshavn:
Qingdao eller andre havne i henhold til dine krav.
-Søfragt:
FOB/C&F/CIF-tilbud er alle tilgængelige.
 |
 |
 |
