1.Ansøgning(PVC-isolerede instrumenteringskabler):
BS5308 kabler, der ikke er pansrede, bruges generelt til indendørs installation og er velegnet til våde og fugtige områder. Anvendes generelt inden for industrielle procesfabrikker til kommunikations-, data- og stemmetransmissionssignaler og -tjenester. Bruges også til sammenkobling af elektrisk udstyr og instrumenter, typisk i den kemiske eller petrolkemiske industri.
2.Standarder(PVC-isolerede instrumenteringskabler):
IEC 60332, BS5308

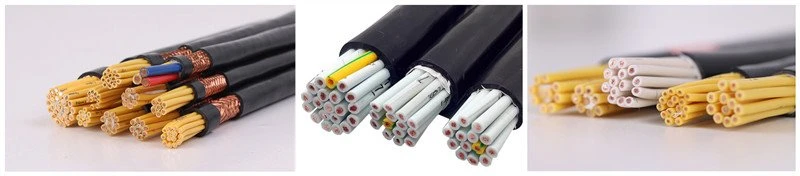

3.Kabelkonstruktion(PVC-isolerede instrumenteringskabler):
| |
Leder | Udglødet eller fortinnet kobber, størrelser: {{0}},5 mm² og 0,75 mm² flerstrenget (klasse 5), 1,5 mm² flerstrenget (klasse 2) til BS6360 |
Isolering | PVC (polyvinylchlorid), type TI1 til BS 6746 |
Parring | To isolerede ledere ensartet snoet sammen med et lag på ikke over 100 mm |
Farvekode | Se tekniske oplysninger |
Individuel skærm | Aluminium/polyester tape påføres over hvert par metalside nedad i kontakt med fortinnet kobberdræntråd, 0,5 mm² |
Bindebånd | PETP gennemsigtig tape |
Kollektiv skærm | Aluminium/polyester tape påføres over de oplagte par med metalsiden nedad i kontakt med fortinnet kobberdræntråd, 0.5mm² |
Ydre kappe | PVC-kappe, type TM 1 eller type 6 til BS 6746 |
Skede farve | Sort eller blå |
4.Mekaniske og elektriske egenskaber (PVC-isolerede instrumenteringskabler):
Driftstemperatur | -40C op til plus 70C (fast installation) |
0C til plus 50C (under drift) | |
Minimum bøjningsradius | 5 x samlet diameter |
Lederens områdestørrelse | mm² | 0.5 | 0.75 | 1.5 | |
Dirigent Stranding | nr. x mm | 16 x 0.2 | 24 x 0.2 | 7 x 0.53 | |
Ledermodstand max | ohm/km | 39.7 | 26.5 | 12.3 | |
Isolationsmodstand min | Mohm/km | 25 | 25 | 25 | |
Maks. Gensidig Kapacitans: Par eller tilstødende kerner | pF/m | 250 | 250 | 250 | |
Kapacitans mellem enhver kerne eller skærm max. | pF/m | 400 | 400 | 400 | |
Maks. L/R-forhold for tilstødende kerner (induktans/modstand) | μH/ohm | 25 | 25 | 40 | |
Test spænding | Kerne til kerne | V | 1000 | 1000 | 1000 |
Kerne til skærm | V | 1000 | 1000 | 1000 | |
Nominel spænding max | V | 300/500 | 300/500 | 300/500 | |
5.Parameter (PVC-isolerede instrumenteringskabler):
Antal kerner | Nej.og Dia. af ledninger | Nominel leders tværsnitsareal | Nominel tykkelse af isolering | Nominel tykkelse af kappen | Nominel Dia. af kabel | Ca. Vægt |
nr./mm | mm² | mm | mm | mm | kg/km | |
2 | 16/0.2 | 0.5 | 0.6 | 1.1 | 11.2 | 170 |
5 | 16/0.2 | 0.5 | 0.6 | 1.2 | 14.6 | 270 |
10 | 16/0.2 | 0.5 | 0.6 | 1.3 | 19.4 | 520 |
15 | 16/0.2 | 0.5 | 0.6 | 15 | 22.7 | 650 |
20 | 16/0.2 | 0.5 | 0.6 | 1.5 | 25.9 | 860 |
30 | 16/0.2 | 0.5 | 0.6 | 1.7 | 31.2 | 1130 |
50 | 16/0.2 | 0.5 | 0.6 | 2.2 | 40.1 | 1880 |
2 | 24/0.2 | 0.75 | 0.6 | 1.1 | 12.2 | 200 |
5 | 24/0.2 | 0.75 | 0.6 | 1.2 | 15.8 | 355 |
10 | 24/0.2 | 0.75 | 0.6 | 1.3 | 21.1 | 560 |
15 | 24/0.2 | 0.75 | 0.6 | 1.5 | 24.9 | 770 |
20 | 24/0.2 | 0.75 | 0.6 | 1.7 | 28.6 | 990 |
30 | 24/0.2 | 0.75 | 0.6 | 2 | 34.7 | 1380 |
50 | 24/0.2 | 0.75 | 0.6 | 2.2 | 43.9 | 2225 |
2 | 7/0.53 | 1.5 | 0.6 | 1.2 | 13.6 | 265 |
5 | 7/0.53 | 1.5 | 0.6 | 1.3 | 147.8 | 490 |
10 | 7/0.53 | 1.5 | 0.6 | 1.5 | 24.1 | 820 |
15 | 7/0.53 | 1.5 | 0.6 | 1.7 | 28.2 | 1110 |
20 | 7/0.53 | 1.5 | 0.6 | 1.7 | 31.9 | 1470 |
30 | 7/0.53 | 1.5 | 0.6 | 2 | 38.8 | 2070 |
50 | 7/0.53 | 1.5 | 0.6 | 2.2 | 49.1 | 3340 |
6. Pakke: Eksport trætromler (PVC-isolerede instrumenteringskabler):
