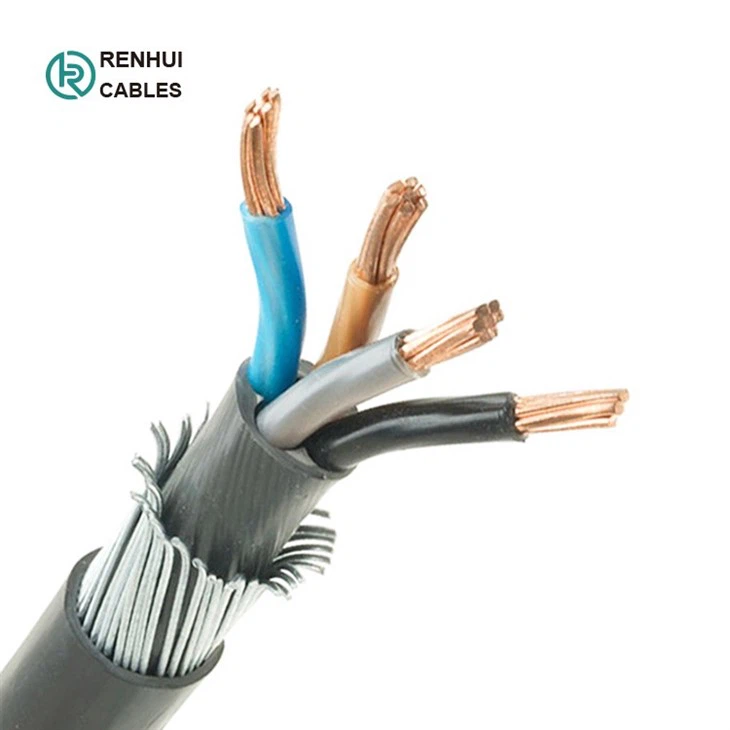

Underjordiske kabler, pansret kabel
1. Ansøgninger
Disse kabler bruges til elforsyning i lavspændingsinstallationssystem, De er velegnede til installation i indendørs og udendørs, i kabelkanaler, under jorden, i el- og koblingsværker, lokale energidistributioner, industrianlæg, hvor der ikke er risiko for mekanisk skade.
 |
 |
2. Byggeri
- Dirigenter
Lederne skal være enten af klasse 1 eller klasse 2 af almindeligt eller metalbelagt udglødet kobber eller af almindeligt aluminium eller aluminiumslegering eller af klasse 5 af almindeligt eller metalbelagt kobber i overensstemmelse med IEC 60228.
- Isolering
XLPE materiale og tykkelse skal være i henhold til IEC 60502 eller BS 5467 klassificeret til 90C kontinuerlig drift.
- Farvekode
|
Farvekode (1) |
Farvekode (2) |
||
|
1 kerne |
Rød eller sort |
1 kerne |
Brun eller blå |
|
2 kerner |
Rød, sort |
2 kerner |
Brun, blå |
|
3 kerner |
Rød, Gul, Blå |
3 kerner |
Brun, sort, grå |
|
4 kerner |
Rød, gul, blå, sort |
4 kerner |
Blå, brun, sort, grå |
|
5 kerner |
Rød, gul, blå, sort, grøn |
5 kerner |
Grøn/Gul, Blå, Brun, Sort, Grå |
|
Over 5 kerner |
Sorte kerner med hvide tal |
Over 5 kerner |
Sorte kerner med hvide tal |
Andre farver kan fremstilles efter ønske.
-Samling / Inderbeklædning
De indvendige belægninger kan være ekstruderet eller overlappet. For kabler med cirkulære ledere, undtagen kabler med mere end fem ledere, er en overlappet indvendig beklædning kun tilladt, hvis mellemrummene mellem kernerne er væsentligt fyldte. Et egnet bindemiddel er tilladt før påføring af en ekstruderet indvendig belægning. Materialet er kompatibelt med isoleringsmaterialet. Materialerne, der anvendes til indvendige beklædninger og fyldstoffer, skal være egnede til kablets driftstemperatur og kompatible med isoleringsmaterialet. For halogenfri kabler skal den indvendige beklædning og fyldstoffer også være halogenfri forbindelse .
-Rustning
Aluminium/galvaniseret stål/ståltråde påført spiralformet over den indre belægning i henhold til IEC 60502-1, eller dobbelte aluminium/stålbånd og kobber/fortinnet kobbertråd kan også fremstilles efter anmodning.
- Ydre kappe
Yderkappe skal være af ekstruderet PVC Type ST1/ST2 i henhold til IEC 60502-1, polyethylen type ST3/ST7, halogenfri forbindelse ST8, polychloropren, chlorsulfoneret polyethylen eller lignende polymerer, type SE1 er også tilgængelige på forespørgsel.
- Brandydelse af kabelkapper
Kabler kan leveres med speciel flammehæmmende PVC-ydre kappe for at overholde flammetestkravene i IEC 60332-3-22, IEC 60332-3-23 og IEC 60332-3-24, Halogenfrit materiale overholder IEC{{3} }/2 og IEC 60684-2.
3.Kabel parametre
-Panseret kabel med enkelt kerne
|
Enkelt kerne (alu-tråd pansret) |
|
||||||
|
Nominelt tværsnit |
Lederens diameter (ca.) |
Nominel isoleringstykkelse |
Nominel indre dæktykkelse |
Nominel aluntråd dia. |
Nominel kappetykkelse |
Samlet diameter (ca.) |
|
|
mm^2 |
Mm |
Mm |
mm |
Mm |
Mm |
mm |
|
|
1x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
10.9 |
|
|
1x6 |
2.8 |
0.7 |
1.0 |
0.8 |
1.8 |
11.4 |
|
|
1x10 |
3.6 |
0.7 |
1.0 |
0.8 |
1.8 |
12.2 |
|
|
1x16 |
4.5 |
0.7 |
1.0 |
0.8 |
1.8 |
13.1 |
|
|
1x25 |
5.6 |
0.9 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
1x35 |
6.7 |
0.9 |
1.0 |
1.25 |
1.8 |
16.6 |
|
|
1x50 |
8.0 |
1 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
1x70 |
9.4 |
1.1 |
1.0 |
1.25 |
1.8 |
19.7 |
|
|
1x95 |
11.0 |
1.1 |
1.0 |
1.6 |
1.8 |
22.0 |
|
|
1x120 |
12.4 |
1.2 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
1x150 |
13.8 |
1.4 |
1.0 |
1.6 |
1.8 |
25.4 |
|
|
1x185 |
15.3 |
1.6 |
1.0 |
1.6 |
1.8 |
27.4 |
|
|
1x240 |
17.5 |
1.7 |
1.0 |
1.6 |
1.9 |
29.9 |
|
|
1x300 |
19.5 |
1.8 |
1.0 |
2.0 |
2.0 |
33.1 |
|
|
1x400 |
22.6 |
2 |
1.2 |
2.0 |
2.2 |
37.3 |
|
|
1x500 |
25.2 |
2.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
- To kerne pansrede kabler
|
To kerner (galvaniseret ståltråd pansret) |
|
||||||
|
Nominelt tværsnit |
Lederens diameter (ca.) |
Nominel isoleringstykkelse |
Nominel indre dæktykkelse |
Nominel ståltråd dia. |
Nominel kappetykkelse |
Samlet diameter (ca.) |
|
|
mm^2 |
Mm |
Mm |
Mm |
mm |
mm |
Mm |
|
|
2x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
12.8 |
|
|
2x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
13.6 |
|
|
2x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
2x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
16.5 |
|
|
2x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
2x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
19.9 |
|
|
2x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
2x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
25.8 |
|
|
2x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
29.0 |
|
|
2x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.0 |
33.2 |
|
|
2x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.1 |
37.1 |
|
|
2x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
|
2x150 |
13.8 |
1.4 |
1.2 |
2.5 |
2.4 |
45.4 |
|
|
2x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.6 |
49.9 |
|
|
2x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.7 |
55.1 |
|
|
2x300 |
19.5 |
1.8 |
1.6 |
2.5 |
2.9 |
60.2 |
|
|
2x400 |
22.6 |
2 |
1.6 |
2.5 |
3.1 |
67.7 |
|
-Tre kerne pansrede kabler
|
Tre kerner (galvaniseret ståltråd pansret) |
|
||||||
|
Nominelt tværsnit |
Lederens diameter (ca.) |
Nominel isoleringstykkelse |
Nominel indre dæktykkelse |
Nominel ståltråd dia. |
Nominel kappetykkelse |
Samlet diameter (ca.) |
|
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
Mm |
Mm |
|
|
3x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
13.2 |
|
|
3x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.1 |
|
|
3x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
15.2 |
|
|
3x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
17.1 |
|
|
3x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.9 |
|
|
3x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
20.8 |
|
|
3x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
24.7 |
|
|
3x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
27.2 |
|
|
3x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
30.6 |
|
|
3x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.1 |
35.2 |
|
|
3x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.2 |
39.3 |
|
|
3x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
43.0 |
|
|
3x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
3x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.7 |
53.0 |
|
|
3x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.8 |
58.5 |
|
|
3x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.0 |
64.0 |
|
|
3x400 |
22.6 |
2 |
1.6 |
3.15 |
3.3 |
73.5 |
|
-Tre kerner med jordkerner pansrede kabler
|
Tre kerner+1 (galvaniseret ståltråd pansret) |
|
||||||||
|
Nominelt tværsnit |
Lederens diameter (ca.) |
Nominel isoleringstykkelse |
Nominel indre dæktykkelse |
Nominel ståltråd dia. |
Nominel kappetykkelse |
Samlet diameter (ca.) |
|||
|
mm^2 |
(3) mm |
(1) mm |
(3) mm |
(1) mm |
Mm |
Mm |
Mm |
Mm |
|
|
3x 16/10 |
4.5 |
3.6 |
0.7 |
0.7 |
1 |
1.6 |
1.8 |
22.7 |
|
|
3x 25/16 |
5.6 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.8 |
26.5 |
|
|
3x 35/16 |
6.7 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.9 |
29 |
|
|
3x 50/25 |
8.0 |
5.6 |
1 |
0.9 |
1 |
1.6 |
2.1 |
33 |
|
|
3x 70/35 |
9.4 |
6.7 |
1.1 |
0.9 |
1.2 |
2 |
2.2 |
38 |
|
|
3x 95/50 |
11.0 |
8.0 |
1.1 |
1 |
1.2 |
2 |
2.3 |
42.4 |
|
|
3x120/70 |
12.4 |
9.4 |
1.2 |
1.1 |
1.2 |
2 |
2.5 |
48.0 |
|
|
3x150/70 |
13.8 |
9.4 |
1.4 |
1.1 |
1.4 |
2.5 |
2.7 |
52 |
|
|
3x185/95 |
15.3 |
11.0 |
1.6 |
1.1 |
1.4 |
2.5 |
2.8 |
57.2 |
|
|
3x240/120 |
17.5 |
12.4 |
1.7 |
1.2 |
1.6 |
2.5 |
3.1 |
64 |
|
|
3x300/150 |
19.5 |
13.8 |
1.8 |
1.4 |
1.6 |
2.5 |
3.2 |
69.8 |
|
|
3x400/185 |
22.6 |
15.3 |
2 |
1.6 |
1.6 |
3.15 |
3.6 |
78.6 |
|
- Fire kerner, pansret kabel
|
Fire kerner (galvaniseret ståltråd pansret) |
|
||||||
|
Nominelt tværsnit |
Lederens diameter (ca.) |
Nominel isoleringstykkelse |
Nominel indre dæktykkelse |
Nominel ståltråd dia. |
Nominel kappetykkelse |
Samlet diameter (ca.) |
|
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
Mm |
Mm |
|
|
4x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
14.0 |
|
|
4x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.9 |
|
|
4x4 |
2.3 |
0.7 |
1.0 |
1.25 |
1.8 |
17.0 |
|
|
4x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
18.2 |
|
|
4x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
20.2 |
|
|
4x16 |
4.5 |
0.7 |
1.0 |
1.6 |
1.8 |
23.0 |
|
|
4x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
26.7 |
|
|
4x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.9 |
29.5 |
|
|
4x50 |
8.0 |
1 |
1.0 |
2.0 |
2.1 |
34.2 |
|
|
4x70 |
9.4 |
1.1 |
1.2 |
2.0 |
2.2 |
38.8 |
|
|
4x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.3 |
42.9 |
|
|
4x120 |
12.4 |
1.2 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
4x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.7 |
53.2 |
|
|
4x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.8 |
58.1 |
|
|
4x240 |
17.5 |
1.7 |
1.6 |
2.5 |
3.1 |
64.8 |
|
|
4x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.2 |
70.4 |
|
|
4x400 |
22.6 |
2 |
1.8 |
3.15 |
3.6 |
81.3 |
|
4.Produktionsfremskridt
5. Certifikater:
 |
 |
6. Pakning:
- Ståltromle (gasning)
Kabellængde i hver tromle: 1000m/2000m eller i henhold til faktiske kabellængdekrav.
- Tromlestørrelse:
I henhold til kabellængde og beholderstørrelse
For at kunne angive din nøjagtige pris, så fortæl os venligst din nødvendige kabellængdemængde. Større mængde, mere rabatfordel klar til dig!
-Forsendelseshavn:
Qingdao eller andre havne i henhold til dine krav.
-Søfragt:
FOB/C&F/CIF-tilbud er alle tilgængelige.
 |
 |
 |
